電能量采集與管理系統

2013-11-28 10:26:58 電力信息化　點擊量：評論 (0)

摘要：本文簡述了ECU-1000電能量采集系統的基本功能，實現原理。該系統于2004年11月4日通過了省科技廳委托組織的技術鑒定，目前已在南京高淳供電公司各變電站應用投入。關鍵詞：電量采集，集中控制1 概述對電能

并可擴展。

前置機負責對采集器傳送來的數據進行二次處理。當廠站端與主站端的網絡出現故障并恢復后，前置機可在第一時間內，主動將漏傳數據補召回主站端。

數據庫服務器負責對前置機處理后的數據進行存儲、數據挖掘和數據統計。

Web服務器對客戶工作站的瀏覽器上的Http請求做出應答，并于數據庫服務器進行數據交換。

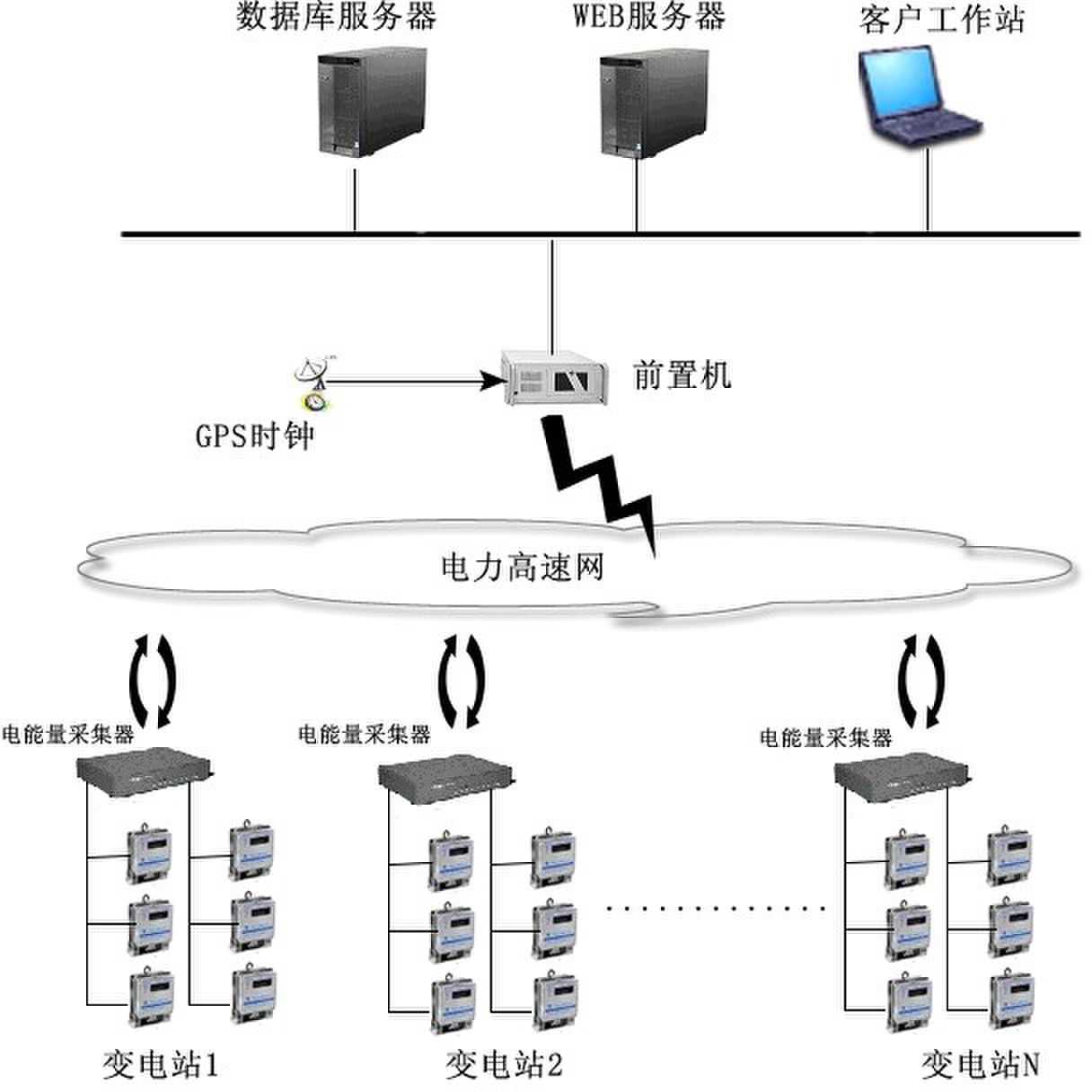

ECU-1000電能量采集與管理系統構架圖

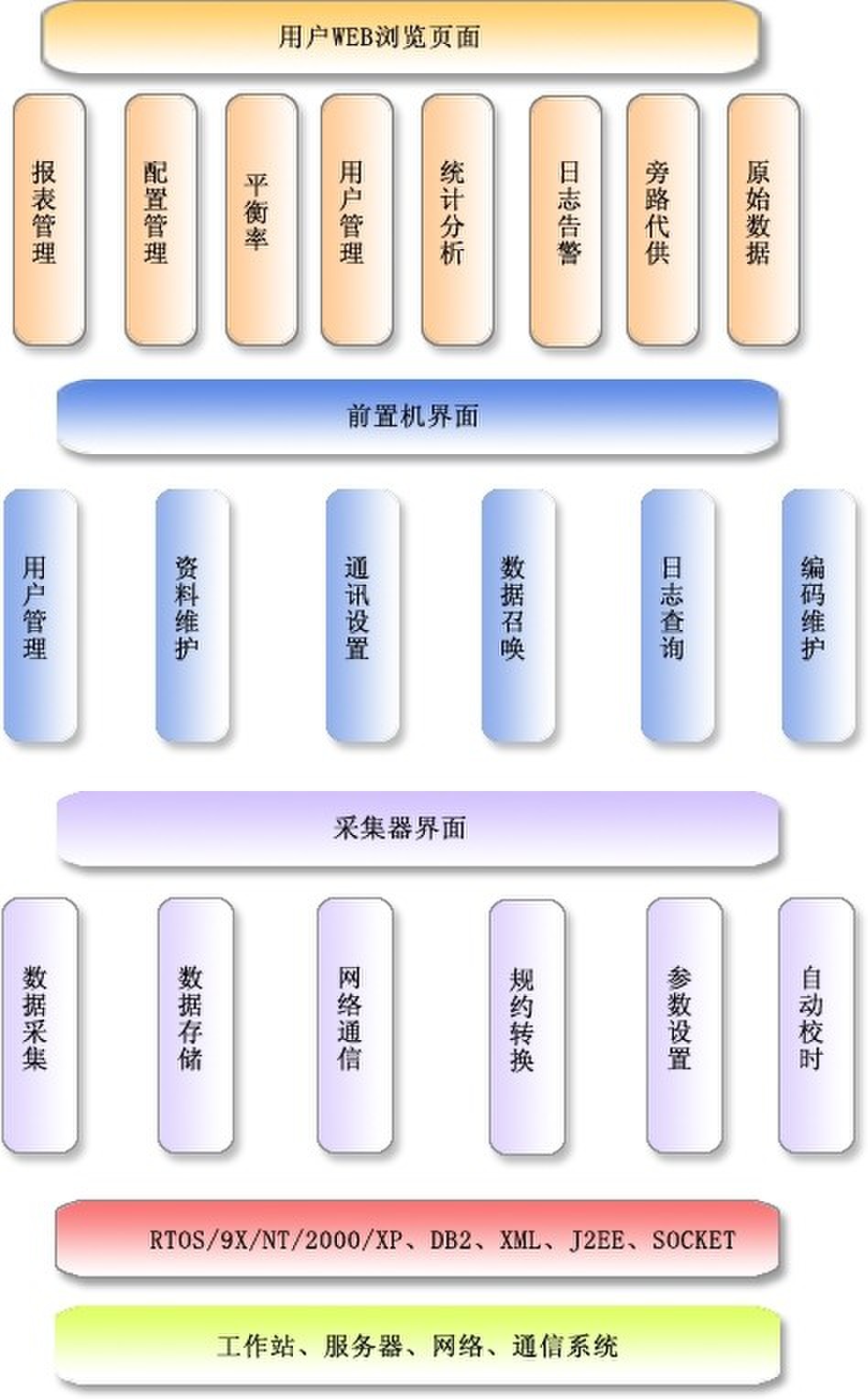

3.2 軟件系統架構

在軟件系統架構中，最底層由系統硬件進行支持，硬件層之上是操作系統層（其中：采集器采用實時操作系統RTOS、前置機和服務器采用Windows 2000），操作系統層之上是應用層。應用層根據系統架構又劃分為三個層次：采集器層、前置機層和用戶Web瀏覽界面。

4. 系統主要功能

4.1 采集器層

采集器的功能包括數據采集、數據存儲、網絡通訊、規約轉換、參數設置以及GPS自動校時。

• 數據采集

采集器可以根據用戶設定的采集時間間隔對電能表的各項數據進行采集，采集時間間隔可以進行設定。一般來說可以是5分鐘，10分鐘或者15分鐘等…

• 數據存儲

采集回來的數據首先是存在本地的采集器上,對于每5分鐘一個采集點，32塊電能表的變電站可以提供一個月歷史數據保存。如果采集時間大于5分鐘，那么相應的存儲時間可以更長。數據存儲可以保障采集數據相對的安全性，當服務器上的數據被破壞的時候，可以重新取回以前存儲的數據。

• 網絡通訊

采用SOCKET通訊，使用供電局現有的寬帶網絡進行傳輸。性能穩定，數據安全性好。

• 規約轉換

目前我們可以采集瑞士表，ABB表，浩寧達表。也可以根據用戶特定的表做相應的規約轉換。

• 參數設置

對每塊表對應的串口號，接口地址等進行相應設置

• 自動校時

前置機上的GPS時鐘定時對采集器進行校時。

4.2 前置機層

• 用戶管理

用以增加、修改或刪除前置機用戶。當用戶獲得了前置機使用權后，就可以進行參數設置、數據召喚、數據維護等操作。

• 基礎資料維護

主要進行變電站、采集器、電能表的資料維護。這些資料在以后的查詢統計，或者是通訊設置（遠程更新采集器資料）都是非常有用的。

• 通訊設置

通訊設置包括遠程更新采集器資料,遠程采集器校時。由于遠程采集器默認情況下并沒有電能表的各種配置信息，所以我們需要將我們的配置文件發送到遠程采集器上。點擊“更新遠程采集器資料“按鈕，程序會自動連接到當前采集器，并且將更新后的采集器資料更新到遠程采集器上；這樣就可以
