變電所智能監測設備運行信息的集中采集和發布

2013-12-12 10:48:40 電力信息化　點擊量：評論 (0)

摘要：運用先進的嵌入式開發和軟件開發技術，建立統一開放的變電所設備運行數據集中采集、傳輸和處理平臺，將具有應答型數據上傳功能的設備接入該平臺，采集實時運行數據，通過現有網絡資源，集中傳輸?shù)骄侄?

集中采集設備，并將實時采集的數據信息存入開放實時數據庫，使設備運行狀態信息能及時得到集中分析處理，并且向各層次生產和管理人員提供直觀、詳實的設備運行狀態信息，將能顯著地提高變電所現場設備的管理水平。

1 實現

1.1 概述

設備運行狀態信息采集系統（EIS）的現場集中采集裝置——設備運行狀態采集儀（EII）可以接入變電站各類應答型智能監測設備，并對各類設備的接入數據采用透明轉發技術，通過以太網將實時信息遠程傳送到局端的數據中心。局端的設備運行狀態信息采集監測管理軟件可以和設備狀態采集儀進行通訊，處理上傳的設備運行狀態數據，經過數據規約解釋，將處理后的設備信息數據存入實時數據庫。同時，采集檢測管理軟件還可以向現場采集儀發送采集數據和設備遙控的指令。生產運行和管理人員通過Web發布軟件從數據庫中獲得數據，查詢并處理變電所現場設備運行狀態信息。

1.2 系統構成

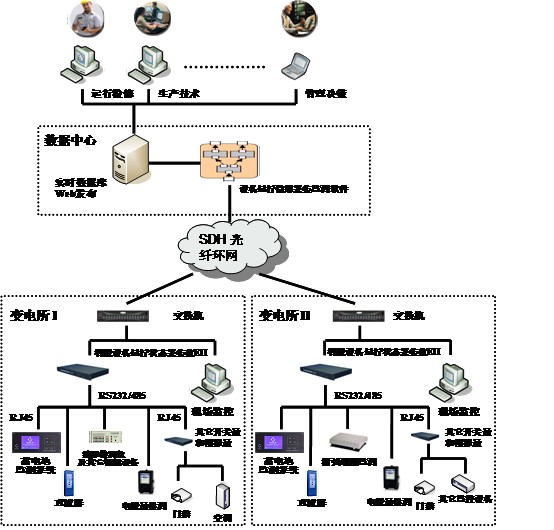

設備運行狀態信息采集系統（EIS）總體結構圖如下：

圖1 系統總體結構圖

系統主要由以下部分構成：

1.2.1 變電所現場設備運行狀態信息采集儀（EII）

變電所現場設備運行狀態信息采集儀安裝在設備運行現場，各類智能監測設備（如UPS在線檢測設備、智能直流屏、蓄電池監控系統、絕緣檢測、電能量采集終端、變壓器色譜分析儀、電壓表計、門禁等）可通過RS232、RS485、RJ45端口接入設備狀態采集儀。采集儀采用應答方式采集設備數據，經過透明轉發，通過以太網將實時信息傳送至EIS數據中心。同時還向現場的智能監測設備轉發數據采集和設備遙控的指令。

EII采用了透明轉發技術，無需在現場設備中編寫協議解釋程序進行數據規約解釋，降低了成本投入，安裝調試簡便。EII還采用NAT網絡地址轉發技術，解決變電所網絡設備IP地址資源緊缺的問題。

1.2.2 EIS數據中心

數據中心由設備運行狀態信息采集監測管理軟件、Web發布軟件和實時數據庫構成。

數據中心軟件架構如下圖：

圖2 數據中心軟件架構

系統軟件部分由架構圖中虛線框里的所有內容組成，具體又分后臺C/S（客戶機/服務器）形式的采集監測軟件和B/S（瀏覽器/服務器）形式的Web發布軟件。其中，后臺采集監測軟件主要負責給EII設備發送采集現場設備運行狀態信息的命令、接收EII設備回送的現場設備運行狀態信息并存儲在InSQL實時數據庫；Web發布軟件從數據庫中獲得數據，并以多種展現形式向各層次的生產和管理人員提供直觀而詳盡的設備運行實時信息。

1.2.2.1 設備運行狀態信息采集監測管理軟件

設備運行狀態信
