鋰離子電池中的鋰元素在地球儲量有限，僅占地殼的0.002wt.%，且回收利用困難。相比而言，鈉元素和鉀元素含量豐富，分別占2.36 wt.%、2.09 wt.%。盡管鉀離子儲量豐富，且具有比鈉離子更低的還原電位，但是鉀離子電池的研究依然較少。

近日，來自美國德克薩斯大學奧斯汀分校的John B. Goodenough教授團隊創(chuàng)造性的將聚苯胺正極材料與聚合物凝膠電解質結合，構建了高能量密度的鉀離子電池體系。該成果以“A High-Energy-Density Potassium Battery with a Polymer-Gel Electrolyte and a Polyaniline Cathode”為題于2018年4月6日發(fā)表在期刊Angewandte Chemie International Edition上。

圖1：

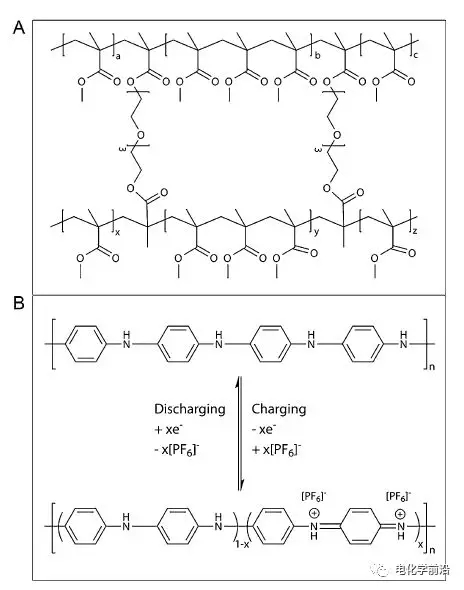

（a）：交聯(lián)型PMMA化學結構圖

（b）：鉀離子電池中聚苯胺正極材料的工作原理

圖1(b)所示為鉀離子電池中聚苯胺正極材料的工作原理。與傳統(tǒng)的鉀離子電池用過渡金屬氧化物正極材料中K+嵌入脫出原理不同的是，聚苯胺正極材料依靠的是陰離子的嵌入脫出機制。以電解液中鉀鹽采用KPF6為例，充電時，電子從正極材料進入外電路，為保證電荷守恒，電解液中的[PF6]-離子嵌入正極與聚苯胺大分子鏈結合，同時在負極是電子遷入，電解液中的K+離子沉積在負極保持電荷守恒，放電時相反。這是聚苯胺正極材料用于鉀離子電池的首次報道。

圖2：

（a-b）：不同放大倍數(shù)下聚苯胺正極材料SEM圖

（c）：聚苯胺正極材料XRD測試

（d）：聚苯胺正極材料拉曼分析

圖3：

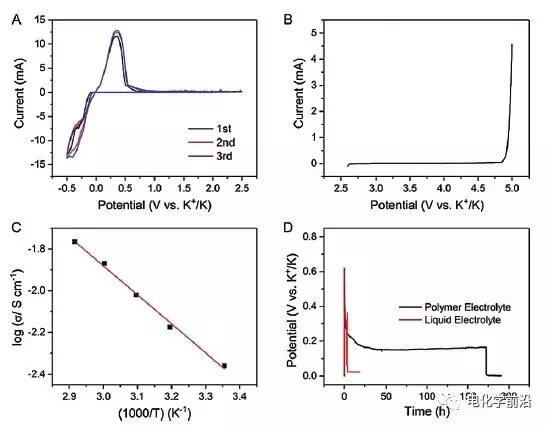

（a）：凝膠聚合物電解質CV測試

（b）：凝膠聚合物電解質LSV測試

（c）：凝膠聚合物電解質電導率與溫度關系圖

（d）：對稱電池測試

同時為抑制鉀枝晶的生成，研究人員引入交聯(lián)型PMMA為基礎的凝膠聚合物電解質，該復合電解質可以耐受4.9V的高壓，離子電導率為4.3×10−3  S/cm,活化能僅為0.27eV。對稱電池測試，該凝膠聚合物電解質可連續(xù)正常工作172.3h，而普通電解液僅能維持2.2h，對枝晶的抑制效果明顯。

至于將二者強強聯(lián)合組建的鉀離子電池性能，那是杠杠的，行內人一看就懂，小編就不多說了，直接上圖吧

圖4：

（a）：半電池充放電曲線對比（10mA/g）

（b）：半電池倍率性能

（c）：半電池循環(huán)性能

（d）：聚合物凝膠電解質半電池循環(huán)前后EIS阻抗測試圖

圖5：基于不同正極材料的鉀離子電池性能比較

（圖中藍色字體為聚苯胺）

參考文獻：A High-Energy-Density Potassium Battery with a Polymer-Gel Electrolyte and a Polyaniline Cathode，Angewandte Chemie International Edition，2018.DOI：org/10.1002/ange.201802248.

通訊作者簡介

John B. Goodenough（約翰·班寧斯特·古迪納夫）目前為美國德州大學奧斯汀分校機械工程系教授，著名固體物理學家，是鈷酸鋰、錳酸鋰和磷酸鐵鋰正極材料的發(fā)明人，鋰離子電池的奠基人之一，被業(yè)界稱為“鋰電之父”。他對材料科學與技術，特別是鋰離子電池領域做出了重要貢獻。通過研究化學、結構以及固體電子/離子性質之間的關系來設計新材料解決材料科學問題。
