配電網|設備的定相方案

2017-11-20 18:55:29 來源:電力加一的修煉場 作者:加一 　 點擊量： 評論 (0)
電網設備新投或者異動之后，都會涉及定相方案的確定和編制。配網設備和輸變電設備的定相方案會有差別。先來說說配網設備定相方案的確定和編制要點。配網設備定相點選擇有以下三種設備，分別是：刀閘環網柜開閉所

10千伏線路上的環網柜如何定相?

10千伏公用線路上較多的設備是環網柜，環網柜類似小型的開閉所。定相方案類似與二次定相方式，有別于10千伏線路上對于刀閘兩側的一次定相方式。

舉個例子

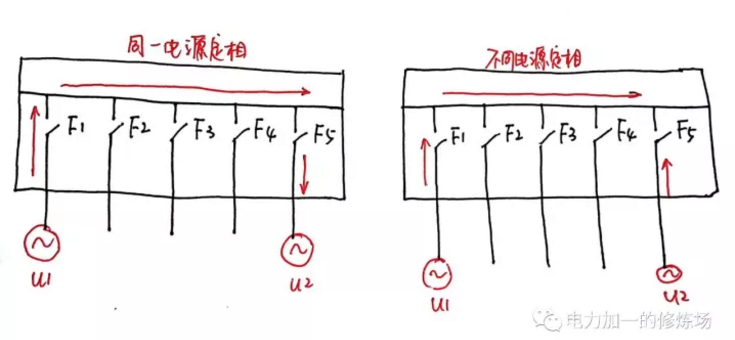

假設環網柜的負荷開關分別為F1、F2、F3、F4、F5，F1和F5是電源側和聯絡側的負荷開關。F2、F3、F4是負荷側的出線開關。兩側電源分為U1和U2。如何安排定相方案呢?


第一步：同一電源定相。

電源側U1送電至開關F1至F5，并送電至F5聯絡線。在F1和F5負荷開關處進行同一電源定相。

第二步：不同電源定相。

電源側U1送電至開關F1至F5，斷開點在開關F5處，F5聯絡線由電源U2供電。在F1和F5負荷開關處進行不同電源定相。

10千伏開閉所如何定相?

開閉所的定相方式可以分為兩種，一種類似與環網柜的定相方式，另一種是在開閉所母線PT上定相方式。兩種定相方式對應的運行方式調整是相同的，都是采用同一電源、不同電源定相的方式來核對。

利用母線PT進行二次定相。

步驟一：由電源線路1供電開閉所所有母線，在兩段母線PT處進行同一電源定相。

步驟二：由電源線路1供電開閉所一段母線，由電源線路2供電開閉所另一段母線，在兩段母線PT處進行不同電源定相。

開閉所定相之后是否合環?

開閉所定相之后是否合環取決于開閉所是否符合合環換電的要求。假如開閉所兩回電源均來自同一變電站供電線路，或者經過潮流計算可以采用合環換電的方式。那么在定相正確后，需要對開閉所檢查合環正常。

小結配網設備的定相方式

線路刀閘采用一次定相方式，定相點選擇與線路運行方式有關。

環網柜采用二次定相方式，運行方式調整相應做出調整。

開閉所采用二次定相方式，可以使用環網柜定相方式或者母線PT二次定相方式。
